本實用新型涉及機械密封裝置技術領域，具體為一種干運行釜用機械密封。

背景技術：

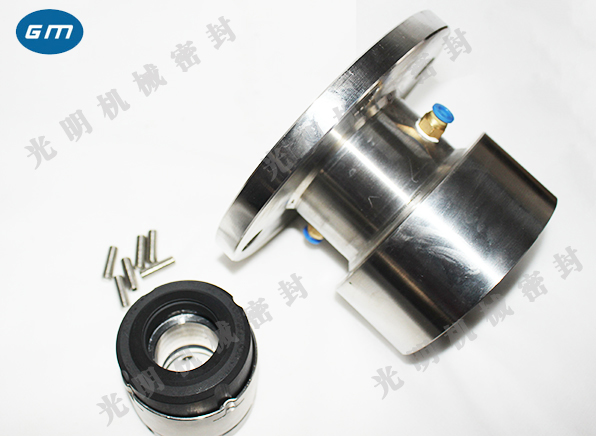

釜用機械密封是解決攪拌軸密封的一種理想方式，按照密封面的對數，有單端面和雙端面機械密封之分，雙端面機械密封一般配上平衡循環系統，可使用在易燃、易爆、有毒及腐蝕、高真空等對密封要求更為嚴格的場合，密封結構為外沖洗結構，沖洗液可為清潔的水也可為工業回用水，沖洗液的壓力低于密封腔壓力，沖洗液在輔助套的上端輸入，在輔助套的下端輸出，循環使用，密封起到冷卻沖洗的作用，機械密封的輔助裝置有調溫器、平衡罐(隔離流體容器)、強制循環平衡系統等。

市場上的機械密封裝置結構設置不夠新穎，不夠靈活，一般的機械密封裝置通常采用注水的方式對轉軸進行一定的冷卻工作，可在注水的過程中容易發生泄露的問題，同時在對轉軸進行密封工作時，一般的機械密封裝置可能對轉軸表面造成一定的磨損，為此，我們提出一種干運行釜用機械密封。

技術實現要素：

本實用新型的目的在于提供一種干運行釜用機械密封，以解決上述背景技術中提出的機械密封裝置結構設置不夠新穎，不夠靈活，一般的機械密封裝置通常采用注水的方式對轉軸進行一定的冷卻工作，可在注水的過程中容易發生泄露的問題，同時在對轉軸進行密封工作時，一般的機械密封裝置可能對轉軸表面造成一定的磨損的問題。

為實現上述目的，本實用新型提供如下技術方案：一種干運行釜用機械密封，包括轉軸主體、固定螺桿和連接桿，所述轉軸主體的內側鑲嵌有支撐柱，且轉軸主體的外側連接有保護外殼，所述保護外殼的外側上端固定有彈簧固定底座，且彈簧固定底座的中下端連接有彈簧，所述固定螺桿設置于彈簧固定底座的外側左端，且固定螺桿的右端和彈簧相連接，所述彈簧的底端安裝有動環固定底座，且動環固定底座通過連接卡扣和彈簧相連接，所述動環固定底座的下端安裝有動環，且動環的內壁上固定有動環密封圈，所述連接桿設置于動環的底端，且連接桿的下側安裝有靜環，所述連接桿通過連接螺絲分別和動環、靜環相連接，且連接桿的內側貫穿有透風口，所述靜環的內側設置有靜環密封圈，且靜環的內側中端設置有冷卻卡槽，所述冷卻卡槽的內側鑲嵌有冷卻板塊，且冷卻卡槽的外側下端固定有平移隔板，所述平移隔板的右端安置有平移軸承，且平移隔板的左端設置有銜接螺母，所述保護外殼的外壁上安裝有摩擦隔層，且保護外殼通過鑲嵌支柱和轉軸主體相連接。

優選的，所述轉軸主體和支撐柱為一體化設置，且轉軸主體和保護外殼之間構成半包圍結構。

優選的，所述彈簧固定底座和彈簧的連接方式為螺紋連接，且彈簧呈矩形結構設置有一組，同時彈簧以轉軸主體的豎向中軸線為對稱軸對稱設置。

優選的，所述動環固定底座和彈簧的連接方式為卡扣連接，且動環固定底座的橫向直徑等于動環橫向直徑的1.5倍。

優選的，所述動環和動環密封圈之間的連接方式為粘接，且動環密封圈和靜環密封圈之間相互平行。

優選的，所述冷卻卡槽貫穿于靜環的內側中端，且冷卻卡槽和冷卻板塊的連接方式為卡槽連接。

與現有技術相比，本實用新型的有益效果是：該干運行釜用機械密封設置有保護外殼，能夠?qū)D(zhuǎn)軸主體進行一定的隔絕保護工作，防止外界環境對轉軸主體造成的損害，同時使轉軸主體在運作時更加安穩，通過彈簧固定底座和彈簧的連接方式為螺紋連接，彈簧固定底座能夠便于工作人員對彈簧的安裝，在動環和靜環的設置下，該裝置能夠?qū)D(zhuǎn)軸主體進行嚴謹?shù)孛芊夤ぷ?，杜絕轉軸主體在進行工作時發生轉軸主體和該裝置分離的現象，在摩擦隔層的設置下，能夠提高該裝置和轉軸主體的摩擦，使該裝置和轉軸主體之間的連接更加牢固，在動環密封圈和靜環密封圈的設置下，能夠提高該裝置整體的密封性，便于轉軸主體對機械的加工，提高該裝置的使用率，在冷卻卡槽和冷卻板塊的設置下，能夠使該裝置具有一定的冷卻功效，便于提高轉軸主體的強韌性。
