按照JB/T4127.1——1999《機械密封技術條件》標準規定：密封端面平面度不大于0.0009mm，其表面必須光潔。由于材料的不同，表面粗糙度(Ra)應小于:金屬或硬質材料0.2μm，非金屬或軟質材料0.4μm。

之所以要求這樣高的平面度，是為了保證密封端面的泄漏量在允許范圍內。此外，減小表面粗糙度可使承載面積增加，從而增加機械密封的承載能力。

一、刀口尺觀察法

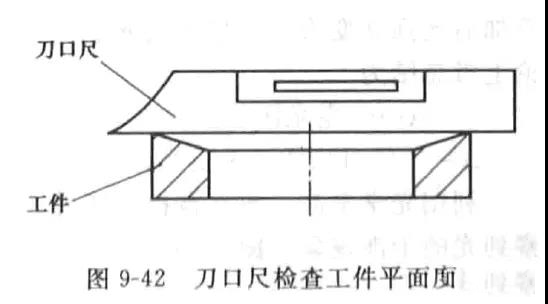

刀口尺的刀刃是一條標準直線，將其放于工件表面觀察間隙大小及均勻性，可判斷工作表面平面度情況（見圖9-42），此法適用于工件平面度較差時，例如粗研工件的檢查。

二、研點法

研點法是在被檢驗工件表面上均勻涂上一層很薄的顯示劑（如紅丹粉），然后把標準平板放在被檢工件表面上，平穩、均勻、前后左右移動，使平板與被檢查平面對研，抬下平板，觀察被檢平面上研點數目多少和分布情況，研點數目越多、越密、越均勻，表示平面度越好。

對于機械密封環，應當在摩擦副表面涂上紅丹粉后，在檢驗板上均勻?qū)ρ?，觀察接觸情況，維修時常用動靜環對研方法檢驗密封環平面度。

三、光干涉法測量平面度

按相關技術標準要求，常用光的干涉原理精確測量機械密封環表面的平面度情況。

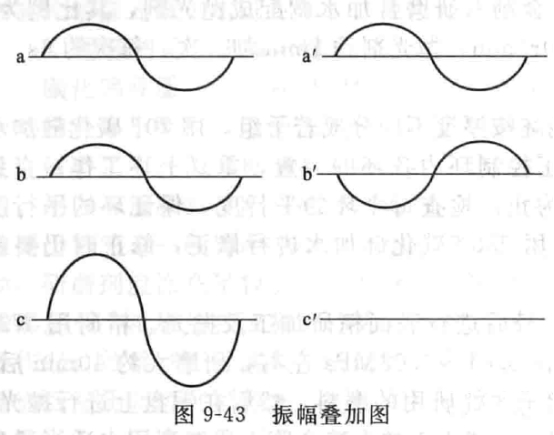

光的波長或頻率在一定范圍內能引起人們的視覺。當光的振幅小時，光的強度(亮或暗的程度)變小，二者成正比關系。當光線從同一點發出，并重合于空間之某一點，振幅發生變化而產生疊加現象。如圖9-43所示。

圖中a、b沿同方向進行傳播，且由同一光源發出，周相相同，疊加后如c所示，振幅加大，故光強度較原來為大，看到的是亮光區域。

圖中a' 、 b’沿同方向傳播，但其周相差180°，疊加后如c'所示，振幅互相抵消，故光強度變?yōu)榱?，看到的是暗光區域。

當把同一點光發出的光波，分成兩束很細的光波，就會出現光的干涉現象——亮光區域與暗光區域相互交錯。

以下介紹用光學平晶檢測平面度的基本原理。

平面平晶是用派利克斯玻璃、熔凝水晶或折光系數為1. 516的光學玻璃制造，使之成為具有平直工作端面的透明玻璃，按直徑大小有60mm、80mm、100mm、150mm、200mm、250mm、300mm、500mm等。它的精度為1級和2級兩種;工作面的平面性很高，其偏差不超過0.03μm和0.1μm。通常采用1級平晶測量密封環端面的平面度，平晶的直徑應大于被測工件的外徑。

來自太陽的自然光實際上是由幾種顏色組成，每一種代表一個不同波長的電磁波。當自然光通過平晶射向被檢表面發生光波干涉后，不同位置上會顯示出幾種顏色的干涉條紋(彩虹)。用單色光源時產生的是明暗相間的亮帶和暗帶，非常清晰，可以看清干涉帶，讀數較準確。單色光源一般為納光燈。

光波干涉檢測法的原理：干涉條紋的形成，是由發自同一光源的兩組光束經過不同的光程以后，又重新會聚而發生亮度增強和減弱的結果，這種光束亮度的加強和減弱就是光波的干涉。

分析可知:

當兩束光線的光程差δ是波長λ的整數倍時，干涉疊加后光強度增加，呈現亮光區。

當兩束光線的光程差是半波長的奇數倍時，干涉疊加后光強度變?yōu)榱?，呈現暗光區。從波動學角度理論上可總結為

δ＝κλ......亮光區

?＝（2κ+1）λ/2......暗光區

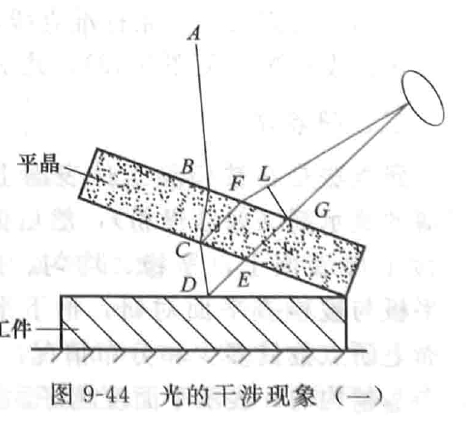

利用光學平晶，放在被檢的工件表面上，就會觀察到光的干涉現象（圖9-44）。

當光線從A點發出，射人平晶B點，一部分光線在平晶下平面C點依CF方向反射;另一部分光線透過空氣層，射至工件表面D點再反射，這兩部分光線通過平晶中反射后，由于光程不同而發生干涉，其光程差為Δ為

△=(CD+DE+ yEG)一(yCF+ FL)

Y為平晶折射率。

因為CD=DE，CF=EG

所以Δ=2CD-FL

通常光源幾乎垂直于測量表面，若D點到平晶的垂直距離為h，則DC≈h，F(xiàn)L≈0

所以Δ≈2h

又根據物理學法則：當光波由光密物質到光疏物質分界面上反射時，與由光疏物質到光密物質的分界面上反射時二者周相差為180°。故實際的光程為δ

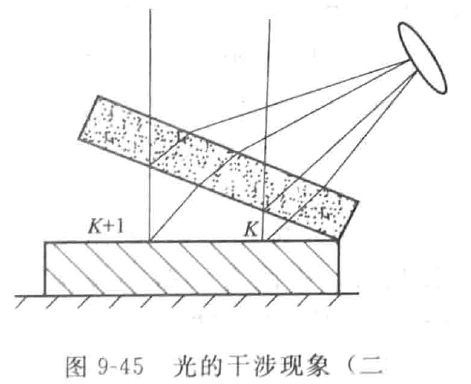

相鄰兩條干涉條紋對應的光程差與平晶到工件距離的關系如圖9-45所示。

K處：δκ=2hκ＋λ/2

K+1處：δκ＋1=2hκ＋1+λ/2

對于兩條相鄰明條紋，從上面公式可得到

δκ=2hκ+λ/2=κλ

δκ＋1=2hκ＋1+λ/2(κ＋1)λ

δκ＋1－δκ=2hκ＋1＋λ/2－(2hκ＋λ2)=(κ＋1)λ－κλ

因為2(hκ+1－h(huán)κ)=λ

所以hκ＋1hκ=λ/2

這個公式說明，相鄰兩條明(或暗)條紋光程差為λ/2，對應的就是平面度數值。即把平晶放在工件上，每出現一組干涉條紋，對應的平面度數值即為λ/2。

對于單色光原:

鈉光λ=6000A=0.6μm；

白光λ=5000A=0.5μm；

若用鈉光做為光源，

λ/2=0.3μm=0.0003mm。

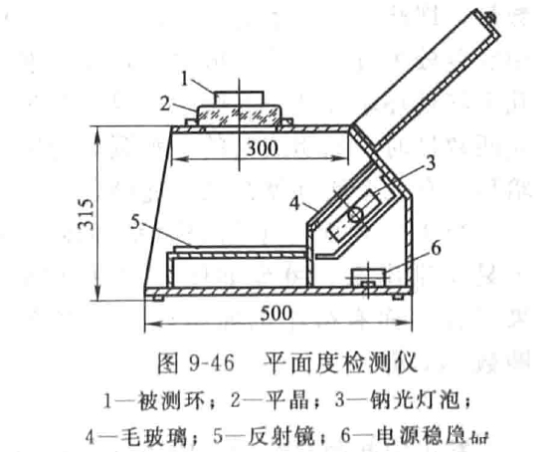

機械密封環端面平面度要求≤0.0009mm，即用鈉光做光源，利用平晶檢驗就相當于小于3條干涉條紋。實際檢驗裝置如圖9-46所示。

判別方法  在測量密封端面平面度前，必須先獲得能具有折射光線的表面，通常是將被測表面進行研磨后，再進行拋光，才能進行檢驗。檢測時，將被測平面緊貼于平晶。兩個表面都必須仔細擦凈，使兩表面之間可以形成一層極薄的空氣膜，單色光源透過空氣膜，就會產生明暗相間的干涉條紋。

檢驗時注意工件表面要擦干凈，光學平晶放在工件上后，仔細調整平晶與工件接觸狀態，使出現的干涉條紋為最少數量值。利用下列公式計算平面度

h=xλ/2

h—平面度數值;

x—干涉條紋條數。

例如用鈉光燈做光源，觀察最少干涉條紋為2條，即平面度為

h=2X0.0003/2=0.0006mm

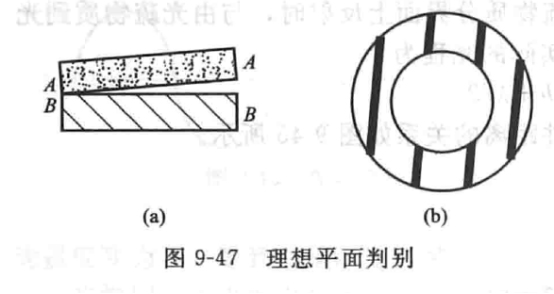

如何從得到的光圈形狀判斷工件平面度也是實際檢驗中經常遇到的問題。如圖9-47所示，AA面為標準平面(即平晶)，BB面為工件表面，如果被檢工件表面也是一個很好的平面，那么將AA面相對BB面略為傾斜時，出現的條紋是平直的[見圖9-47(b)]，如果平晶與工件表面互相平行，形成一層具有相等厚度的空氣層，那么當用白光作光源時，整個表面將呈現均勻的單一色彩。

隨著氣層厚的不同看到顏色也不同。表面如有局部不平，條紋就不是單一的顏色。

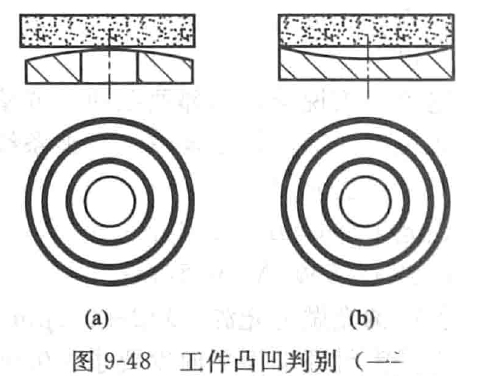

工作表面如有很小曲率，則將看到若干個彩色同心環，當工件表面中間凸起時，愈靠邊緣的同心環顏色愈淡[圖9-48 (a)]。前者稱光圈高，后者稱光圈低。如果光圈高，在工件不動，觀察者頭低下去的過程中，看到同心環向外展開變大，即通常說的光圈外“跑”。反之，當光圈低時，則看到同心環向中心收縮變小，即所謂光圈向里“跑”。同樣，如果平晶不傾斜地(與工件平行)放在工件上的瞬時，看到光圈向四周跑，說明工件中間凸，即光圈高。在平晶放上去的瞬間，光圈從四周向中心跑，說明工件中間凹，即光圈低。當光源為白光時，光圈呈現彩色。光圈高低數量，即凸起或凹下的程度，是以某一種顏色為準，計算它的光圈數量。由于在彩色同心環中紅色較為醒目，故一般取紅色環為準。高光圈時，從中心數起，低光圈時從邊緣數起，有幾個紅色環就算幾個光圈。如果光源為單色，例如鈉光，同心環就為明暗相間的圓環。計算光圈數量時，取明或暗的一種圓環為準，視邊緣環明暗而定。如是暗環，則取明環，反之取暗環。有幾個明環就是幾個光圈。

當工件表面與平晶表面平面度差不多，即不到一個光圈時，按圖9-47那樣放置就不易識別出來，就要如圖9-49那樣放置，使兩表面而略有傾斜，中間有一微小楔角。如果工件表面有微小的曲率，條紋將變彎曲。條紋的彎曲程度h和條紋寬度a之比就是光圈數N，即N=h/a

判定中間凸起或凹下的方法，可看彎曲條紋的圓心是在空氣楔厚的一邊還是在薄的一邊。如果圓心在空氣楔薄的一邊，則光圈高；反之，光圈低。如圖9-49所示N=h/a(光圈高)N=-h/a(光圈低)

判定光圈高低比較方便的辦法是在檢測平晶邊緣輕輕加壓，使平晶表面與工件表面形成空氣楔，根據加壓點與彎曲條紋的圓心關系來判別。當彎曲條紋的圓心與加壓點在同一側時，則光圈高。反之，光圈低（見圖9-49）。但此方法只在熟練時才應用，否則易壓傷工件表面。

光圈的不規則和塌邊、翅邊等情況的識別方法同上述方法基本一樣。只要很熟練地掌握識別光圈高低的基本方法，不管光圈如何不規則，都是能識別的。

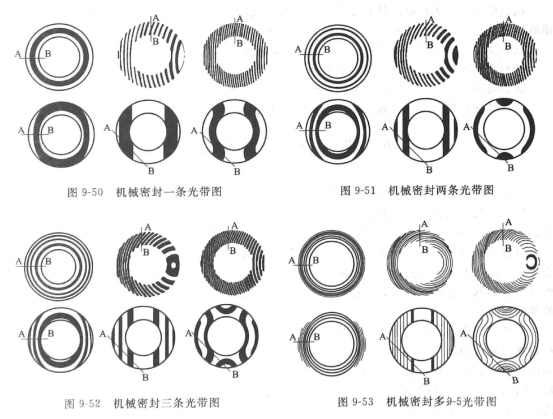

機械密封常見光帶圖見圖9-50至圖9-53。
