干氣密封常見損壞原因及維護探討

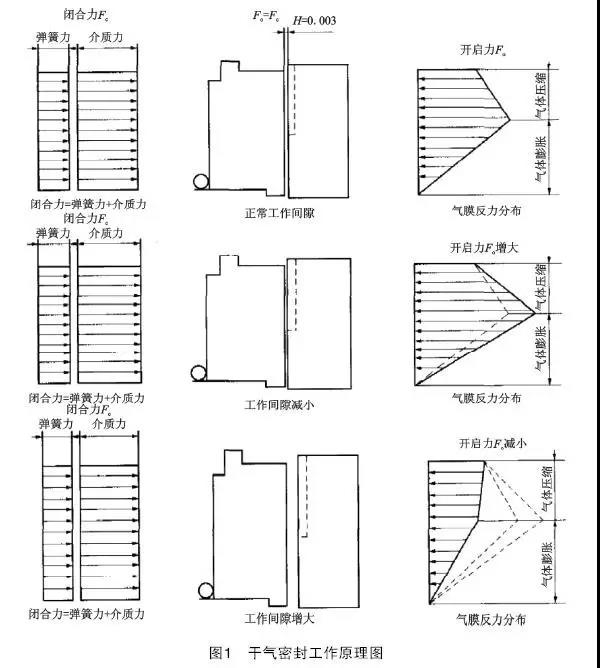

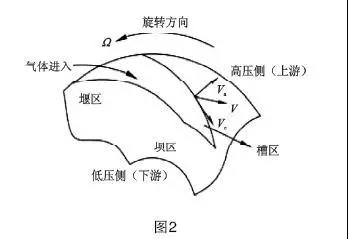

密封堰阻止氣體流向中間，從而氣體被壓縮引起壓力升高，密封端面間隙得到靜定形成要求的氣膜。密封端面平衡間隙（膜厚）一般在2~10 μm之間。如此，端面的間隙可自行控制界面開啟力，與外界的閉合力平衡，使氣膜具有良好的彈性（氣膜剛度高），形成穩定的運轉并防止密封端面相互接觸。

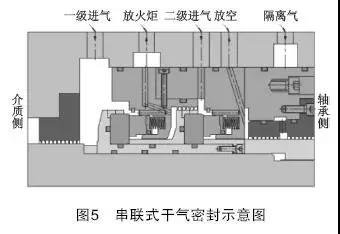

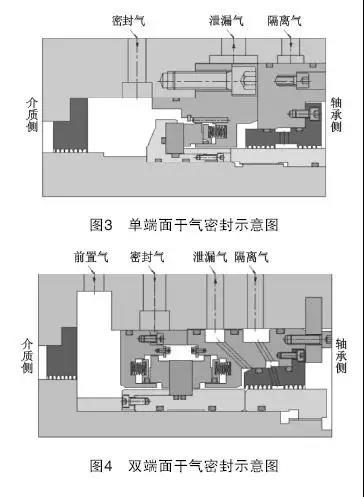

　　干氣密封的結構形式根據被密封介質的不同、介質壓力的不同及工作轉速的不同，又可分為單端面干氣密封、雙端面干氣密封（見圖3） 適用于少量工藝氣泄漏至大氣中無危害的工況，如二氧化碳機、空壓機、氮壓機等；雙端面布置（見圖4） 適用于不允許工藝氣泄漏至大氣中，但允許氮?dú)膺M(jìn)入機組的工況，比如工藝氣比較臟、不穩定或存在負壓的危險；串聯式布置（見圖5） 適用于允許少量工藝氣泄漏至大氣的工況，采用兩級串聯式布置方式，一為主密封，二為備用密封。正常工況下，一密封承擔全部或大部分載荷，而另一個級不承受或承受小部分壓力降，通過主密封泄漏的工藝氣體被引向火炬燃燒，剩余少部分的工藝氣通過二級密封引入安全地帶放空。當主密封失效時，二級密封可以起到輔助安全作用。

　　常見損壞原因

1 、單向槽反轉或低速工況在干氣密封使用過程中由于安裝錯誤導致驅動端與非驅動端裝反、機組停車不可避免存在反轉工況、低速暖機工況等存在，致環破碎導致密封損壞，嚴重時環直接碎裂。

　　2 、后置隔離密封失效，外側密封被污染在使用過程中，可能會因?yàn)樵O(shè)計或操作方面的原因?qū)е聺?rùn)滑油污染密封端面。例如：軸承腔排空不暢（呼吸帽過濾網堵塞）、氣體設計流速低造成氣量過小、迷宮齒數或間隙不合適、孔板設計過小、系統控制問題、氮?dú)獠▌?dòng)或供氣中斷、開停車操作順序錯誤、誤操作等。

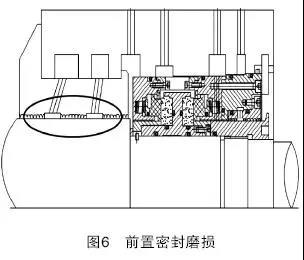

　　3、壓縮機前置迷宮失效，密封污染壓縮機前置迷宮密封磨損嚴重，導致工藝氣反竄至干藝密封的密封面，污染密封見圖6。

　　4、開停車處理不當，密封污染開停車過程中，一密封氣流量不容易保證，機內氣體容易反竄，造成一密封端面的污染，因此可能在初試開車增壓過程中，壓力較低，泄漏量偏大。在對機組準備開車，進行沖壓前，先通過控制系統注入開車用密封氣，避免工藝氣反竄造成密封的污染；在停車過程中，應及時切換氣源，避免造成工藝氣反竄污染密封；停車期間，避免因操作等原因造成密封污染。

　　5 、 正常運行時，過濾系統失效，密封污染在干氣密封現場運行中可能出現密封氣嚴重帶液，超出過濾器處理能力；過濾器堵塞后未及時切換，造成濾芯破損；氣源中含大量的細粉，其粒度小于過濾器的精度，超出了過濾器的處理能力，但總量大，對密封及系統均造成影響等情況導致過濾系統失效，從而污染密封，導致失效。

　　6 、機組原因造成的密封失效某化工廠載氣壓縮機正常運行期間，機組振動值突然直線上升，超出儀表的測量范圍，緊接著機組密封泄漏超標。解體后發現密封動環碎裂，主要是因?yàn)橹鬏S上熱套的平衡盤松動，發生了軸向位移，并與定子發生了接觸磨損，導致機組的振動值升高，并超出了密封能夠承受的范圍，引發密封損壞。

　　7、 現場誤操作某化工廠乙烯壓縮機，機組正常運行2年左右，兩端密封突然同時失效，密封環損壞。后期排查原因時發現，冬天溫度較低，操作人員出于好心將密封氣的加熱器開啟，因溫度突變?cè)斐擅芊猸h(huán)炸裂。

　　維護及運行注意事項

1 、 干氣密封操作限度干氣密封的軸向竄動允許依2.5 mm；徑向跳動允許依0.6 mm；可承受短時間低速脈沖式盤車；承受API617振動公差要求；靜態時可承受不超過1 MPa的反壓，動態時不允許反壓。

　　2、干氣密封操作注意事項選用干凈、干燥，在一定溫度、一定壓力下不碳化、不聚合的氣體作為干氣密封工作氣源；始終保證干氣密封各個密封端面上、下游壓差為正壓差，且單向旋轉槽型不可反向旋轉。

　　在日常正常運行中，干氣密封本體基本不需要特殊操作和維護，但在工藝條件波動、啟停過程中需要注意各流量、壓力參數是否在密封廠家給出的正常值范圍內。尤其在開停車過程中嚴格按照密封廠家提供的順序操作，一般而言，開車時，先投后置隔離氣，再投軸承潤滑油。停車時，反之。

　　日常維護中需要對干氣密封控制系統進行定期巡視和維護，檢測過濾器是否阻塞，保溫、伴熱是否正常、儀器儀表是否正常等，一般來說，保證各顯示儀表數值在正常范圍內，基本能夠保證密封運行性能。

　　3、干氣密封備件的貯存干氣密封備件一般貯存在室溫不低于-15℃和不高于40℃的通風、避光、干燥的室內存放。自出廠之日起，密封產品貯存時間為3年，超過3年的干氣密封，使用前應發回原廠家進行檢測、更換輔助密封圈并試驗。
