機械密封件的沖洗方案目的
向雙或單密封的高壓側部位直接注入液體稱“沖洗”。一般泵均應進行沖洗，尤其是輕烴泵更應如此。
1.沖洗以散熱?？刂埔悍猱a(chǎn)生的熱量。這可以通過用液體沖洗密封腔以帶走熱量并控制溫度上升而實現。
2.降低液溫。在某些情況下，液溫過高以致影響了密封性能。在此類情況下，降低溫度以提高液體的性能。
3.改變密封腔壓力。在某些情況下，需要增加或降低密封腔壓力以提高性能。這可以通過蒸發或減少密封件的熱負荷實現。
4.清潔工藝液體。如果工藝液體包含不適當?shù)墓腆w顆?；蛭廴疚?，則需要清潔密封腔內的液體。可能還需要從密封系統外部提供清潔的液體。
5.控制密封件的大氣側。由于工藝液體與大氣接觸，因此它們可能會變干、結晶或結焦。防止與大氣相互作用，以免對密封性能產生不利影響，這一點非常重要。
機封沖洗方案分類
單端面密封（Single Seals）
     PLAN 01（單端面自沖洗）
     PLAN 02（夾套冷卻伴熱）
     PLAN 11（自沖洗）
     PLAN 13（反向沖洗）
     PLAN 14（正+反向沖洗）
     PLAN 21（帶冷卻的自沖洗）
     PLAN 23（帶循環套的內部沖洗）
     PLAN 31（帶懸液分離器的自沖洗）
     PLAN 32（外沖洗）
     PLAN 41（帶懸液分離器、換熱器的自沖洗）
雙端面密封（ Dual Seals）
    PLAN 52（帶無壓緩沖罐的串聯式密封）
    PLAN 53A（帶有壓密封液的雙端面密封）
    PLAN 53B（強制循環密封液的雙端面密封）
    PLAN 53C（帶增壓罐的雙端面密封）
    PLAN 54（采用外引密封液的雙端面密封）
冷卻密封（ Quench Seals ）
    PLAN 62（外沖洗或急冷防止密封面堆積固體顆粒）
    PLAN 65（帶浮子液位開關測量密封泄露量）
氣體密封（Gas Seals）
    PLAN 72（采用隔離氮?dú)庥糜谝讚]發介質的串聯式干氣密封）
    PLAN 74（雙端面干氣密封）
    PLAN 75（用于不易揮發介質的串聯式干氣密封）
    PLAN 76（采用外引密封氣的串聯式干氣密封）
各個方案詳細圖解如下

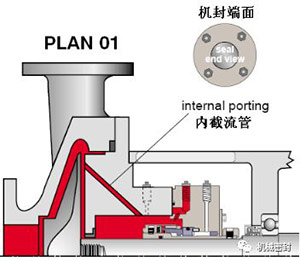

1.沖洗方案
方案：
從泵的出口端沖洗內機械密封腔。操作類似方案PLAN11
原因:
密封腔冷卻，臥式泵的密封腔排氣，防止PLAN11方案外露管的凍結和流體結晶堵塞的危險
場合：
普通密封腔，可能是ANSI/ASME泵，清潔常溫流體，用于單端面密封，很少用于雙斷面密封。
維護：
沖洗不能直接沖洗密封面，機封冷卻不能過度，根據通過內截流管的揚程損失計算沖洗流量。

2.沖洗方案
方案：
無沖洗的封閉密封腔。
原因：
不需要流體二次循環。使用場合：常溫運轉下的大孔/開口密封腔，高溫運轉下的冷卻套密封腔，清潔流體，干式密封的直立/頂入式混和器/攪拌器，
維護：
流程有足夠的沸點臨界空間，避免汽化，在熱運轉條件下，密封腔套內可能需要一直有冷卻液體，臥式設備必能自己排氣，經常和冷卻方案PLAN62聯合使用。

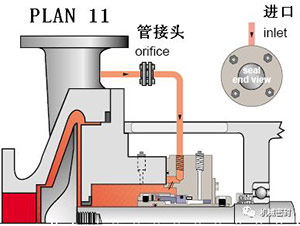

3.沖洗方案
方案：
從泵出口處經過限流孔板進行機械密封沖洗，違反單端面機械密封沖洗方案。
原因：
密封腔的冷卻，臥式密封腔的排氣，增加密封腔的壓力和流體汽化臨界空間。
場合：
通常用于清潔流體，清潔、非聚合流體。
維護：
使用孔徑為0.125英寸的限流孔板，計算流量以確定使機封腔流量足夠的限流孔板尺寸，通過合適的限流孔板和喉部襯套尺寸來確定增加沸點臨界范圍，管路在12點的位置沖洗機封面，典型故障，限流孔板堵塞，檢查管子末端溫度。

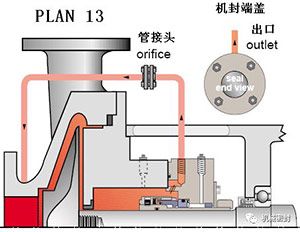

4.沖洗方案
方案：
從密封腔，通過限流孔板到泵的進口的二次循環，立式泵的標準沖洗方案。
原因：
立式泵密封腔的不間斷排氣，密封腔除熱。
場合：
立式泵，密封腔壓力大于進口壓力，混有中等大小的固體的常溫流體，非聚合流體。
維護：
啟動立式泵之前，彎好排氣口管路，使用口徑為0.125英寸的限流孔板，計算流量，以確定使機械密封腔流量充足的限流孔板尺寸，通過合適的限流孔板和喉部襯套的尺寸的確定來減少密封腔壓力，典型故障，限流孔板堵塞，檢查管子末端的溫度。

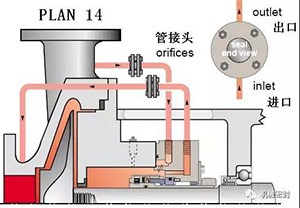

5.沖洗方案
方案：
從泵的出口沖洗機封，再循環到帶限流孔板的泵進口，方案11和13的結合。
原因：
立式泵機封腔的連續排氣，密封腔除熱，增加密封腔的壓力和流體汽化的臨界空間。
場合：
立式泵，常溫、清潔非聚合流體。
維護：
使用口徑為0.125英寸的限流孔板，計算流量，以確定使機械密封腔流量充足的限流孔板尺寸，通過合適的限流孔板和喉部襯套尺寸來確定增加沸點臨界范圍，沖洗密封面，啟動立式泵之前，做好排氣管的彎曲。典型故障，限流孔板堵塞，檢查管子末端的溫度。

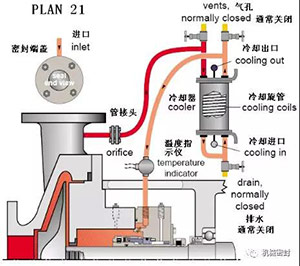

6.沖洗方案
方案：
從泵出口經限流孔板和冷卻器沖洗機封，加到方案11的冷卻器，增加了除熱能力。
原因：
機封冷卻，降低流體溫度，增加流體降低焦化
場合：
高溫，低于350°F（177°C）高于180°F（80°C）熱水,  清潔、非聚合物。
維護：
機封冷卻器或管路在高位有氣孔，啟動前打開。使用682機封冷卻器時，串流管路使熱傳遞大化。使用口徑為0.125英寸的限流孔板，計算流量，以確定使機械密封腔流量充足的限流孔板尺寸，通過合適的限流孔板和喉部襯套尺寸來確定增加沸點臨界范圍，經常觀察冷卻器進、出口溫度，查看有無堵塞或污垢沉積跡象。

　

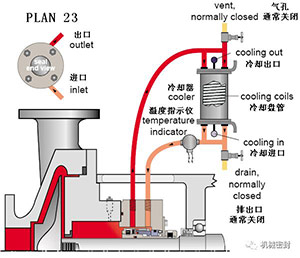

7.沖洗方案　　
方案：
從密封腔內的輸液環，通過冷卻器回到密封腔沖洗機封的循環過程，熱水條件下的標準沖洗方案。
原因：
僅通過冷卻小部分液體，冷卻器低負荷下的機封冷卻，增加流體的汽化臨界范圍，改善水的潤滑力。
場合：
高溫條件下，熱碳?xì)浠衔?，高?80°F（80°C）鍋爐給水和熱水，清潔、非聚合流體。
維護：
機封冷卻器或管路在高位有氣孔，啟動前打開。使用682機封冷卻器時，層流管路使揚程損失較小。密封腔要求喉部襯套間隙很小，以隔離流體，外圍密封蓋塞子應從底部進，頂部出，經常觀察冷卻器進、出口溫度，查看有無堵塞或污垢沉積跡象。含鐵的流體應先流經除鐵器，然后再進入冷卻器。

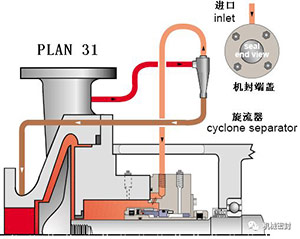

8.沖洗方案
方案：
從泵出口經過旋流器清潔液體沖洗機封，離心分離的固體被送泵進口。
原因：
機封腔除熱，從沖洗和密封腔中除去固體。
場合：
帶砂或管道渣子臟的或被污染流體或水，非聚合流體。
維護：
旋流器處理的比重是流體2倍的固體，密封腔的壓力接近或等于進口壓力，以保證流量適中。管不應該包括限流孔板(公眾號:泵管家)，密封腔不開排氣孔,  典型故障:旋流器或管路堵塞，檢查管子末端溫度。

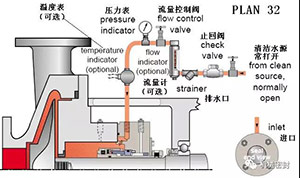

9.沖洗方案
方案：
用外部清潔源頭沖洗機封，應慎重選擇沖洗液來源，消除注入液體蒸發，或被泵送液體污染。
原因：
密封腔除熱，從密封腔內除去工藝流體或固體，增加密封腔壓力和流體汽化臨界范圍。
場合：
臟的或被污染的流體、紙漿，高溫條件，聚合物或氧化流體。
維護：
使用大小確定的喉部襯套來保持壓力或維護流體速度，限制臟的工藝流體，控制噴射流量，增加流體汽化臨界范圍，控制噴射壓力，噴射流體和工藝流體相容，經常觀察控制系統，檢查閥門是否關閉和堵塞跡象。

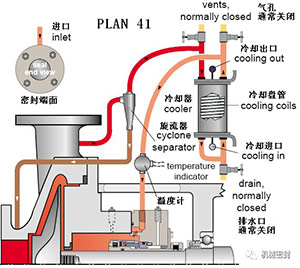

10.沖洗方案
方案：
從泵出口經旋流器把清潔液體輸送冷卻器沖洗機封，固體送入泵進口，方案21和31的組合，
原因：
密封冷卻，沖洗和密封腔的固體移除。
場合：
高溫條件，低于355°F（177°C）鍋爐給水和熱水，帶砂或管道渣子的臟的或被污染的流體和水，非聚合流體。
維護：
機封冷卻器或管路在高位有氣孔，啟動前打開。使用682機封冷卻器時，串流管路使熱傳遞較大化。旋流器處理的比重是流體2倍的固體，密封腔的壓力接近或等于進口壓力，以保證流量適中。典型故障:旋流器或管路堵塞，檢查管子末端溫度。

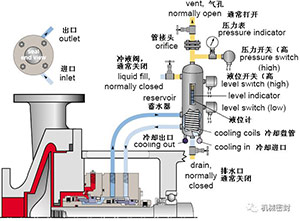

11.沖洗方案
方案：
外部儲液罐為配置外側密封提供緩沖液，正常操作時，由內部輸液環保持循環，儲液罐連續排放蒸汽至蒸汽回收系統，并保持比密封腔壓力小。
原因：
外置機械密封是主機封，沒有或很少的工藝排放物，不允許工藝過程污染。
場合：
應用于雙端面非承壓密封（串聯），高蒸汽壓流體，輕質烴，危險/有毒流體，傳熱流體。
維護：
管網對接近大氣壓力的蒸汽回收/火花系統自帶開孔，工藝蒸汽壓力通常比儲液罐壓力大,  緩沖器流體和工藝泄漏流體相容，增加的氣孔壓力會指示主機封泄漏，儲液罐液位表會顯示外置機封泄漏。

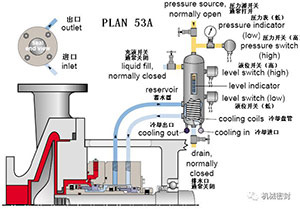

12.沖洗方案
方案：
外設加壓隔離液儲罐提供清潔液體給密封腔，循環由內部輸液環完成。隔離液儲罐的壓力大于被密封工藝液體壓力。
原因：
隔離工藝流體，零工藝排放。
場合：
應用于雙端面承壓密封（雙重），高蒸汽壓流體，輕質烴，危險/有毒流體，傳熱流體，臟、腐蝕和聚合流體，混和器/攪拌器和真空條件。
維護：
管網對在高位的儲液罐自帶開孔。一直對儲液罐加壓，氣體壓力允許150-200PSI（10-14bar）,阻隔流體和工藝流體相容，儲液罐液位表顯示內側和外側密封的泄漏。

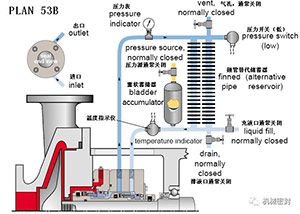

13.沖洗方案
方案：
由外部管道系統為加壓雙端面密封裝置的外側密封提供液體，預先加了壓的氣囊蓄壓器提供壓力給循環系統，流動由內部輸液環來保持，循環系統中的熱量由空氣冷卻或水冷卻熱交換器除去。
原因：
分離工藝流體，零流程排放，比53A方案壓力高。
場合：
應用于雙端面承壓密封（雙重），高蒸汽壓流體，輕質烴，危險/有毒流體，傳熱流體，臟、腐蝕和聚合流體，
維護：
啟動前管網全部開孔，一直對儲蓄器加壓，通常用充氣的方法，阻隔流體和工藝流體相容，經常監控?fù)醢鍓毫?，?dāng)壓力降低時，手動增加阻隔流體

14.沖洗方案
方案：
由外部管道系統為加壓雙斷面密封裝置的外側密封提供隔離液，從密封腔到活塞蓄壓器的參比管線提供壓力給循環系統，流動由內部輸液環來保持，循環系統中的熱量由空氣空氣冷卻或水冷卻熱交換器除去。
原因：
分離工藝流體，零流程排放，比53A方案壓力高。系統壓力動態跟蹤.
場合：
應用于雙端面承壓密封（雙重），高蒸汽壓流體，輕質烴，危險/有毒流體，傳熱流體，
維護：
啟動前管網全部開孔，沒有堵漏的流程污染在參考線以下，阻隔流體和工藝流體相容，儲蓄器液位表會顯示內側和外側密封的泄漏

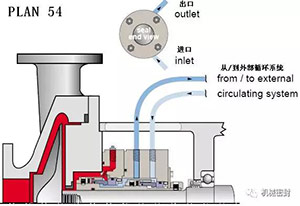

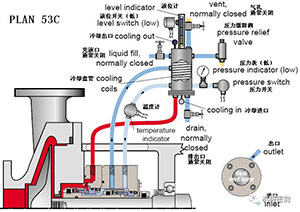

15.沖洗方案
方案：
外設加壓隔離液儲罐或系統提供清潔的液體給密封腔，循環用外部泵或壓力系統來完成，儲液罐壓力大于被密封的工藝介質壓力，
原因：
分離工藝流體，零流程排放，密封不能促進循環。
場合：
應用于雙端面承壓密封（雙重），高蒸汽壓流體，輕質烴，危險/有毒流體，傳熱流體，臟/腐蝕性或聚合流體，混和器/攪拌器
維護：
啟動前管網全部開孔，循環系統一直受壓或  ，阻隔流體和工藝流體相容，循環系統液位顯示儀能顯示內側和外側密封的泄漏。

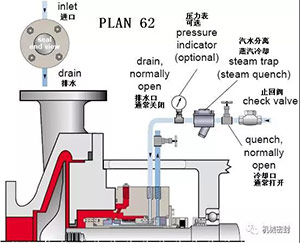

16.沖洗方案
方案：
由外部提供急冷液，在密封的接觸大氣端進行外部冷卻，冷卻流體主要為蒸汽、氮和水
原因：
防止固體在機封的大氣端集結，配合小間隙節流襯套使用。防止結冰。
場合：
用于單端面機封，氧化流體，可成焦炭流體、熱烴，結晶流體、鹽析流體，低于32°F(0°C)
維護：
冷卻進口應在壓蓋頂端，出口或排水口應在底端，冷卻壓力應限制在3psi(0.2bar)，或再低一點，在機封的大氣端，用節流墊引導冷卻流體流向密封排水口，經常監控、查看閥門是否關閉，管路是否堵塞，以及汽水分離口的狀況。

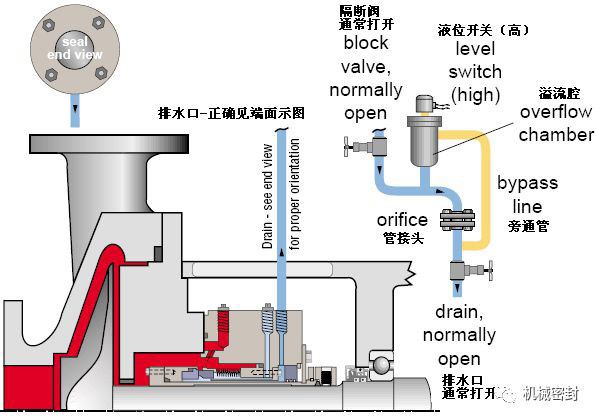

17.沖洗方案
方案：
外部排液管道布置是，用浮子液位開關測量密封泄漏量，對高泄漏量進行報警，液位開關下游的孔板，其孔徑通常為5mm，設置在立管腿上。機封在大氣端，帶泄漏檢查的外部排水，
原因：
單獨使用或與62方案一起使用，用于間隙很小的節流襯套，用于外部場所的單端面機封，
場合：
流程泄漏或冷卻流體的泄漏收集，主機封的安全指示儀。
維護：
排水口在壓蓋底部，管路是向下傾斜的。持續向液體回收系統排水，在液位開關下游的限流孔板（一般為1/4）是垂直方向，從溢流腔出來旁通管，再進入限流孔板下面。當用固化流體時，管路可能要加熱，經常檢查、查看閥門是否關閉，管路是否阻塞，液位開關是否正常工作。

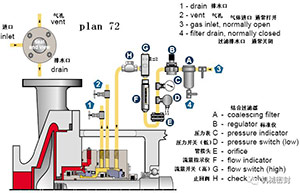

18.沖洗方案
方案：
非承壓緩釋器氣體控制系統，安全密封通常采用氮?dú)庾鳛榫彌_氣體。
